３．コードの解説

(1) センター側のタスク：testTransmitter.ino

　センター側のタスクは、複数の省力化LoRa端末に計測指示メッセージを送るだけの簡単なテストプログラムです。送受信はマルチタスクで実行させています。前章の順次送受信用の loraCentral.inoと似ていますが、一部を変更しています。その部分に限定して解説します。

　コードの解説
　　①ヘッダーファイルとデータ等の定義

　・9行目： テスト用の計測端末は2台です。
　・11行目： 計測間隔は10秒です。
　・22行目： 計測データの受信完了を表すフラグです。
　・23行目： 端末からのデータ受信の完了フラグです。

　　②初期化処理 setup部

　・47行： 端末の LoRaモジュールをウェークアップするために、WOR送信モードを設定します。

　　③反復処理 loop部

　・57～58行： お馴染みの計測時間到来のチェックで、到来すれば doSendSignalを trueにします。

　　④受信タスク LoRaRecvTask部

　・81行目： データを受信すると receiveCompletedフラグを trueにします。

　　⑤送信タスク LoRaSendTask部

　・109～115行： 送信後は計測端末からのデータ着信まで待ちます（マルチタスクの受信を待ち受ける）。

#include "esp32_e220900t22s_jp_lib.h"

#define TERMINAL_NUMBER 0
#define LED_BUILTIN 2                 // 内蔵LED
#define NUMBER_OF_TERMINALS   2       // 端末台数
#define SEND_DATA_SIZE 29             // 32-3
#define MEASURE_INTERVAL 10           // 計測間隔（整数：秒）

CLoRa lora;                           // LoRaクラスのインスタンス
struct LoRaConfigItem_t config;       // LoRaコンフィギュレーション
struct RecvFrameE220900T22SJP_t data; // 受信用構造体

// Function prototype
void LoRaRecvTask(void *pvParameters);
void LoRaSendTask(void *pvParameters);

unsigned long prev_time = 0;          // 前回の計測時刻
bool doSendSignal = false;            // シグナル送信せよ！
bool receiveCompleted = false;        // データ受信完了！
unsigned long sendCtr = 0;            // 計測指示回数

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  SerialMon.begin(115200);
  delay(1000);

  // 既定のLoRaコンフィギュレーションを取得して
  lora.SetDefaultConfigValue(config);
  delay(10);

  // E220-900T22S(JP)を初期設定する
  config.own_address = TERMINAL_NUMBER;
  if (lora.InitLoRaModule(config)) {
    SerialMon.printf("LoRa init error\n");
    return;
  }

  // マルチタスクを設定して
  xTaskCreateUniversal(LoRaRecvTask, "LoRaRecvTask", 8192, NULL, 1, NULL, APP_CPU_NUM);
  xTaskCreateUniversal(LoRaSendTask, "LoRaSendTask", 8192, NULL, 1, NULL, APP_CPU_NUM);

  // WOR送信モードへ移行する
  lora.SwitchToWORSendingMode();
  delay(10);
  SerialMon.println("Start sending message!");
}

void loop() {
  int differ;

  unsigned long now = millis();
  differ = (now - prev_time) / 1000;
  if (differ >= (int)MEASURE_INTERVAL && doSendSignal == false) {
    doSendSignal = true;
    prev_time = now;
    Serial.printf("> Request to send message .... %d\n", now / 1000);
  }
  delay(1000);
}

/*
  受信タスク
*/
void LoRaRecvTask(void *pvParameters) {
  struct tm *tm;
  time_t t;
  char str[256];

  while (1) {
    if (lora.ReceiveFrame(&data) == 0) {  // 受信データが届くと表示処理を行う
      t = time(NULL);   tm = localtime(&t);
      sprintf(str, "< Get responce: %02d:%02d:%02d", tm->tm_hour, tm->tm_min, tm->tm_sec);
      SerialMon.println(str);
      data.recv_data[data.recv_data_len] = '\0';
      sprintf(str, "Receive data: %s\n", data.recv_data);
      SerialMon.println(str);
      receiveCompleted = true;
      digitalWrite(LED_BUILTIN, HIGH);
      delay(200);
      digitalWrite(LED_BUILTIN, LOW);
    }
    delay(1);
  }
}

/*
  送信タスク
*/
void LoRaSendTask(void *pvParameters) {
  char msg[SEND_DATA_SIZE] = { 0 };

  while (1) {
    if (doSendSignal) {       // 送信要求があると送信処理を行う
      doSendSignal = false;
      sprintf(msg, "Go ahead! (%ld)", ++sendCtr);

      for (int i=1; i<=NUMBER_OF_TERMINALS; i++) {
        config.target_address = i;
        int state = lora.SendFrame(config, (uint8_t *)msg, sizeof(msg));
        if (state == 0)
          SerialMon.printf("Terminal-%d kick off succeeded!\n", i);
        else
          SerialMon.printf("Terminal-%d kick off failed!\n", i);
        // 受信完了（計測端末からの着信）を待つ
        while(1) {
          if (receiveCompleted) {
            receiveCompleted = false;
            break;
          }
          delay(10);
        }
      }
    }
    delay(1);
  }
}

（注意事項）

・計測指示の送信からデータ受信まで 4秒少々かかります。
　したがって現在の計測間隔10秒は余裕がなく、端末台数に応じて計測間隔を十分にとる必要があります。
・センター側と端末側で、帯域幅、チャンネル、ターゲットアドレスの組、暗号化キーが合致していることが必要です。

(2) 計測用端末側のタスク：esp32loraTerminal.ino

　setup関数では、前述の「setup関数の処理」に従ってコードを記述しています。以下ではポイントだけを解説します。

　コードの解説
　　①ヘッダーファイルとデータ等の定義

　・26～27行： 各端末ごとに重複しない識別番号（1,2,3,････）を設定します。
　・39行目： ディープスリープ中でも値をキープできるスローメモリ領域に、初回判定用のフラグを設定します。
　・40行目： 同じくスローメモリ領域に計測回数のカウンターを設定します。

　　②初期化処理 setup部

　・45行目： 内蔵LEDを点灯します。
　・48行目： pinMode関数を使って AUXピンをプルアップしておきます。
　・64行目： 2回目からの LoRaモジュール初期化関数を実行するとエラーになるので、無視します。
　・68～73行： 2回目以降では、前回にホールドした GPIOの状態を解除します。
　・78行目： 端末番号、計測回数、温度、湿度を送信用データとして編集します。
　・89行目： 確実に送信を完了するために十分な待ち時間が必要です。
　・92行目： 次のウェークアップに備えて、WOR送信メッセージが受信できるよう WOR受信モードに切り替えます。
　・96～100行： ディープスリープ中に特定の GPIOが変更されないように、GPIOをホールドします。
　・103行目： AUXピンが Lowになるとウェークアップするように、ディープスリープの復帰条件を設定します。
　・107行目： ここで初回判定用のフラグをリセットします。
　・108行目： ディープスリープに突入します。

　　③反復処理 loop部

　　すでにディープスリープ状態にあり、ここが実行されることはありません。

#include "esp32_e220900t22s_jp_lib.h"
#include <DHT.h>

#define TERMINAL_NUMBER 1
//#define TERMINAL_NUMBER 2
#define LED_BUILTIN 2                 // 内蔵LED
#define SEND_DATA_SIZE 61             // 64-3
#define DHTTYPE     DHT11             // DHTセンサーの型式

/* DHTセンサー*/
const int DHTPin = 14;                // DHTセンサーの接続ピン
DHT   dht(DHTPin, DHTTYPE);           // DHTクラスの実体

CLoRa lora;                           // LoRaクラスのインスタンス
struct LoRaConfigItem_t config;       // LoRaコンフィギュレーション
struct RecvFrameE220900T22SJP_t data; // 受信用構造体
RTC_DATA_ATTR bool atFirst = true;    // 初回起動判定用
RTC_DATA_ATTR int replyCount = 0;     // 返答（計測）回数
char msg[SEND_DATA_SIZE] = { 0 };

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);

  // AUXピンをプルアップしておく
  pinMode(LoRa_AUXPin, INPUT_PULLUP);

  // 計測を開始する
  dht.begin();

  // シリアル通信を開始して
  Serial.begin(115200);
  while (!Serial) {
    ;       // 安定を待つ
  }

  // 既定のLoRaコンフィギュレーションで初期設定をする
  lora.SetDefaultConfigValue(config);
  config.own_address = TERMINAL_NUMBER;
  if (lora.InitLoRaModule(config)) {
    SerialMon.printf("LoRa init error\n");
    //  return;       // 2回目以降で発生するエラーを無視する
  }

  // 2回目以降は GPIOのホールドを解除する
  if (!atFirst) {
    SerialMon.println("Wake up from deep sleep!");
    gpio_hold_dis((gpio_num_t)LoRa_ModeSettingPin_M0);
    gpio_hold_dis((gpio_num_t)LoRa_ModeSettingPin_M1);
    gpio_deep_sleep_hold_dis();
  }

  // 温度と湿度を計測して編集し
  float t = dht.readTemperature();
  float h = dht.readHumidity();
  sprintf(msg, "%02d,%04d,%4.1f,%4.1f", TERMINAL_NUMBER, ++replyCount, t, h);
  SerialMon.printf("Transmission data: %s\n", msg);

  // ノーマルモードに移行して送信する
  lora.SwitchToNormalMode();
  SerialMon.println("Send data ... ");
  int state = lora.SendFrame(config, (uint8_t *)msg, sizeof(msg));
  if (state == 0)
    SerialMon.println(" ... send succeeded!");
  else
    SerialMon.println(" ... send failed!");
  delay(1000);     // <--- 重要！

  // WOR受信モードに移行する
  lora.SwitchToWORReceivingMode();
  SerialMon.println("Start sleep!");

  // ディープスリープ中の GPIOのホールド機能を設定する
  if (ESP_OK != gpio_hold_en((gpio_num_t)LoRa_ModeSettingPin_M0))
    Serial.println("HOLD [M0] ... failed!");
  if (ESP_OK != gpio_hold_en((gpio_num_t)LoRa_ModeSettingPin_M1))
    Serial.println("HOLD [M1] ... failed!");
  gpio_deep_sleep_hold_en();

  // スリープからの復帰条件を設定して
  esp_sleep_enable_ext0_wakeup((gpio_num_t)LoRa_AUXPin, LOW);

  // ディープスリープに入る
  Serial.println("Going to sleep now!\n");
  atFirst = false;
  esp_deep_sleep_start();
}

void loop() {
}

４．省電力LoRa端末の動作確認

　まず、esp32loraTerminal.inoを書き込んだ 2台の計測用端末の電源を入れます。続いてセンター側の ESP32をパソコンに USB接続してArduino IDEを開き、testTransmitter.inoを書き込みます。

(1) センター側のタスク：testTransmitter.ino

　シリアルモニターに "Start sending message!"と表示して、少し待つと "> Request to send message .... "に続いて送信時刻（起動からの経過秒数）、次に「Go ahead!」の送信メッセージ（計測指示）が表示されます。端末番号 1の LEDが点灯すると、やや待ってシリアルモニターに1号機の計測結果が次のように表示されます。
　　　　Receive data: 01,0002,23.3,66.0
　1号機から2番目の計測結果、気温23.3℃、湿度66.0%が届いています。続いて2号機に対して同じような計測指示の送信と計測結果の受信が行われます。センター側の ESP32は、データ受信時に内蔵LEDが0.2秒点灯します。
　計測指示の送信から計測データの受信までの所要時間は約4.22秒です。

　　　　

(2) 端末側のタスク：esp32loraTerminal.ino

　電源投入またはスケッチの書き込み完了による初回の実行では、内蔵LEDが点灯して計測とセンター宛の送信が行われます。必要な GPIOをホールドして、ウェークアップ条件を設定した後にディープスリープに入ります。内蔵LEDは消えて、WOR受信モードでセンターからの計測指示を待つ状態になります。
　計測指示が届くとウェークアップして内蔵LEDが点灯します。GPIOのホールドを解除し、計測結果を編集してノーマルモードで送信して、再び WOR受信モードでディープスリープに突入します。

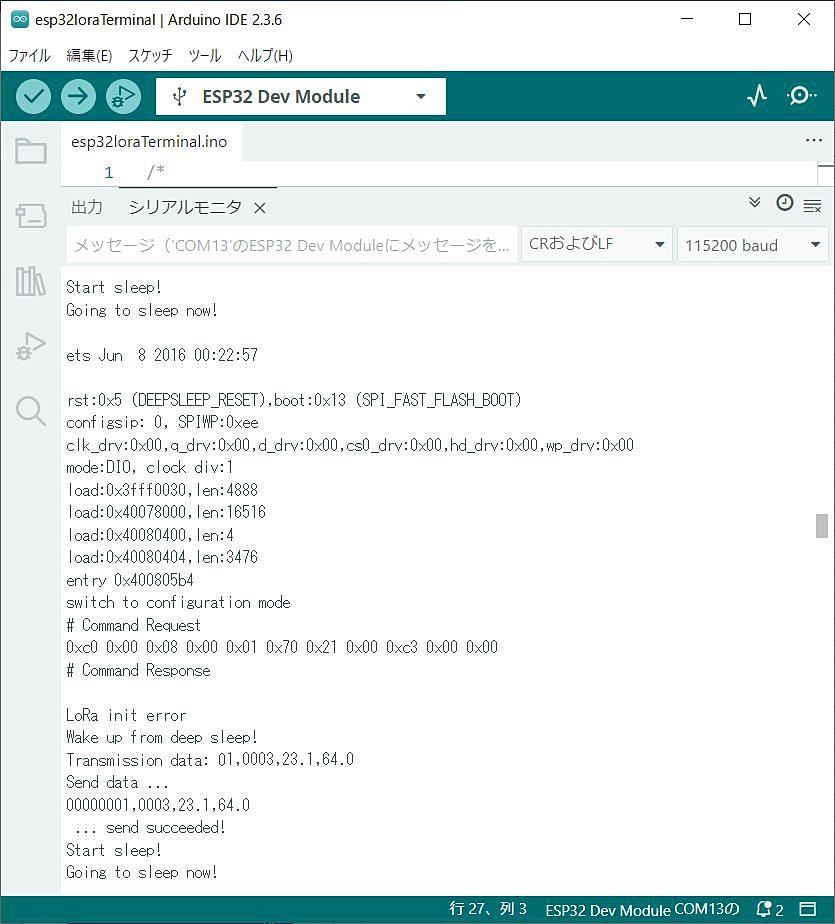

　シリアルモニターにはこの状態が慌ただしく表示されます。"LoRa init error"のメッセージが気になりますが、これは前述のとおり問題ないので無視してください。

　　　　

　下図は、省電力端末の受信時と送受信のシーケンスをオシロスコープで観察したものです。

　　　　

　今回はこれで終わりです。かなり悪戦苦闘しましたが、省電力LoRa端末をシンプルなコードで実現することができました。LoRa通信デバイスとしてひとまず完成形ができたのではと思います。次回はセンター側の仕上をする予定です。
　お楽しみに！
